應用螺旋測微原理制成的量具，稱為螺旋測微量具。它們的測量精度比游標卡尺高，并且測量比較靈活，因此，當加工精度要求較高時多被應用。常用的螺旋讀數量具有百分尺和千分尺。百分尺的讀數值為0.01mm，千分尺的讀數值為0.001mm。工廠習慣上把百分尺和千分尺統稱為百分尺或分厘卡。目前車間里大量用的是讀數值為0.01mm的百分尺，現介紹這種百分尺為主，并適當介紹千分尺的使用知識
      百分尺的種類很多，機械加工車間常用的有：外徑百分尺、內徑百分尺、深度百分尺以及螺紋百分尺和公法線百分尺等，并分別測量或檢驗零件的外徑、內徑、深度、厚度以及螺紋的中徑和齒輪的公法線長度等。
      外徑百分尺的結構

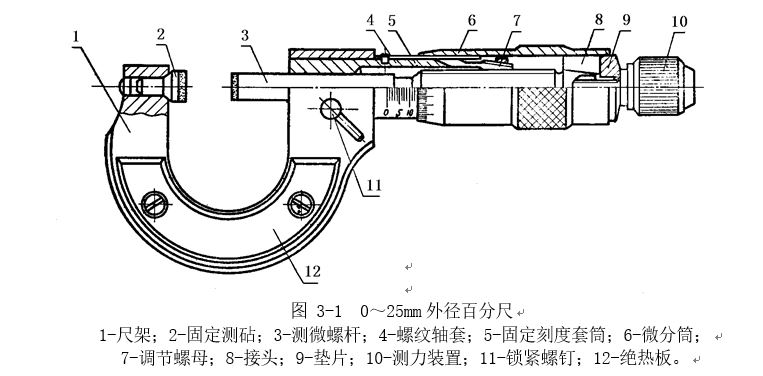

      各種百分尺的結構大同小異，常用外徑百分尺是用以測量或檢驗零件的外徑、凸肩厚度以及板厚或壁厚等 (測量孔壁厚度的百分尺，其量面呈球弧形 )。百分尺由尺架、測微頭、測力裝置和制動器等組成。圖3―1是測量范圍為 0～25mm的外徑百分尺。 尺架1的一端裝著固定測砧2，另一端裝著測微頭。固定測砧和測微螺桿的測量面上都鑲有硬質合金，以提高測量面的使用壽命。尺架的兩側面覆蓋著絕熱板12, 使用百分尺時，手拿在絕熱板上,防止人體的熱量影響百分尺的測量精度。
